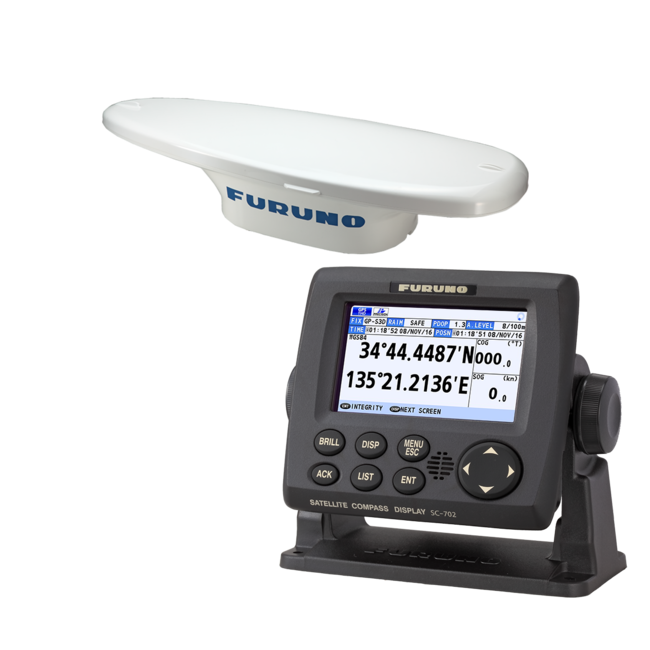

FURUNO SC-70 SATELLITE COMPASS™ (GPS COMPASS)

SC-70 SATELLITE COMPASS™ (GPS COMPASS)

De SC-70 is een satellietkompas met een hoge nauwkeurigheid en koers van 0,4°rms. Perfect voor radar, ECDIS, AIS, Doppler Sonar en stuurautomaten.

KENMERKEN

De SC-70 biedt een grote systeemnauwkeurigheid voor de koers van uw schip.

Biedt zeer nauwkeurige koersinformatie voor de volgende apparaten: Stuurautomaat, radar, ARPA, scanning sonar, stroomindicator, kaartplotter, ECDIS en stuurautomaat.

• 0,4°rms (bij gebruik van SC-70)
  Ideaal voor kleine tot middelgrote boten die een uiterst precieze koers nodig hebben.

Gebruikt GNSS voor hoge precisie, zoals GPS, Galileo en GLONASS.

• Elimineert het probleem dat er niet genoeg satellieten beschikbaar zijn door een verscheidenheid aan satellieten te gebruiken.
• Compatibel met SBAS (EGNOS, WAAS, MSAS).
• Leveren exacte gegevens voor SOG, COG, ROT en L/L.

Voor veilige navigatie en aanleggen, snelheid op alle drie de assen (boeg, achtersteven en in de lengterichting)

Goedgekeurd als THD, GPS en ROTI*. Voldoet aan de volgende eisen (voor Solas-schepen)

*Vereist het gebruik van de RD-50 als display-eenheid.

Eenvoudige integratie in het scheepsnetwerk via Ethernet

De snelle opvolgingssnelheid is 45°/S

Dit is twee keer zo snel als de IMO-eis voor hogesnelheidsvaartuigen, die 20°/s bedraagt.

Omdat er geen mechanische onderdelen zijn, is er geen behoefte aan onderhoud of lopende kosten.

Zeer korte starttijd van 90 seconden

Zodra de stroom is ingeschakeld, duurt het slechts ongeveer 90 seconden om op te starten. De opstarttijd varieert enigszins afhankelijk van de apparatuur.

Eenvoudig uit te breiden met bestaande antennebekabeling

• Voor SC-50/55/60/110/120 (de LAN_CNV optiekit is vereist)

Precisie Pitch/Roll-gegevens in analoge en digitale formaten voor scheepsstabilisatie, SONAR, enz.

WEERGAVEMODI

Scherm met navigatiegegevens

3-assen snelheid, evenals de koers, draaisnelheid en grondkoers zijn in één oogopslag te zien (alleen niet-IMO-type)

Snelheidsmodus

3-assige snelheid van het schip: boeg, achtersteven en langsrichting (alleen niet-IMO-type)

U kunt zien:

• Huidige geselecteerde modus (SDME of THD), integriteitsstatus en gemeenschappelijk satellietnummer
• Transversale snelheid bij boegpositie
• Snelheid in lengterichting
• Transversale snelheid bij achtersteven
• Afgelegde afstand

ROTI-weergavemodus

Weergave van de bochtaanwijzer op de RD-50

GPS-integriteitsmodus

GPS-satellietsignaalontvangst inclusief signaalsterkte en signaal/ruisverhouding

SBAS signaalstatus

INTERCONNECTIE DIAGRAM

SPECIFICATIES

ALGEMEEN

• Ontvangstfrequentie: 1575,42 MHz (GPS/Galileo), 1602,5625 MHz (GLONASS)
• Volgcode: C/A-code (GPS), E1B (Galileo), 1OF (GLONASS)
• Positienauwkeurigheid (afhankelijk van ionosferische activiteit en multipad): GPS 5 m ongeveer (2drms, HDOP<4) / DGPS 4 m ongeveer (2drms, HDOP<4) / WAAS 3 m ongeveer (2drms, HDOP<4) / MSAS 4 m ongeveer (2drms, HDOP<4)
• Nauwkeurigheid scheepssnelheid (SOG): 0,02 kn rms (tracking satellieten 5 of meer)
• Nauwkeurigheid scheepssnelheid (VBW, SOG)S: 0,2% van scheepssnelheid of 0,02 kn afhankelijk van welke groter is (volgsatellieten 5 of meer, bij antenne-eenheid)
• Koersnauwkeurigheid: SC-70 0,4° rms, SC-130 0,25° rms
• Koersresolutie: 0,1°,0,01°,0,001° (selecteer in menu)
• Koers volgen: 45°/s
• Bevestigingstijd positie: 90 s ongeveer (typisch)
• Attitudenauwkeurigheid: Helling/rol: 0,4° rms
• Houdingsresolutie: 0,1°,0,01°,0,001° (selecteer in menu)
• Draaisnelheid: 0,1°,0,01, 0,001°/min (selecteer uit menu)
• Nauwkeurigheid golven: 5 cm (1σ)

DISPLAY-EENHEID

• Scherm: 4,3-inch kleuren-LCD, 95,04 mm (B) x 87,12 mm (H)
• Resolutie: 480 x 272 punten (WQVGA)
• Helderheid: 600 cd/m2 typisch
• Contrast: 17 niveaus
• Weergavemodus: Koers, navigatiegegevens, draaisnelheid en snelheidsmodi (alleen niet-IMO-modus)
• Zichtbare afstand: 0,65 m nominaal

INTERFACE (AANSLUITDOOS)

Aantal poorten (aansluitdoos)

• IEC61162-2: 1 poort (IN: 1, UIT: 1)
• IEC61162-1: 8 poorten (IN: 4, OUT: 8)
• Externe bakeningang (poort DATA5): RTCM SC-104 V2.3 (RS-485), ITU-R M823
• NMEA2000: 1 poort
• AD-10: 4 poorten, voor koersuitvoer
• RS-485: 1 poort, voor beeldschermaansluiting
• LAN (IEC61162-450): 2 poorten, Ethernet, 100Base-TX, RJ45-aansluiting,
  IGMPv2 aanvaardbaar

Gegevens zinnen

• Seriële gegevens: Ingang: ACK, ACM, ACN, HBT, HDT*1, MSK, MSS, THS, VBW*2, VDR*2
  Uitgang: ALC, ALF, ALR, ARC, DTM, GBS, GGA, GLL, GNS, GRS, GSA, GST, GSV, HBT, HDG*2, HDM*2, HDT*1, HRM*2, MSK, POS, RMC, ROT, THS,VBW*2, VDR*2, VHW*2, VLW*2, VTG, XDR*2, ZDA
• Ethernet-gegevens: Ingang: ACK, ACM, ACN, HBT, SRP
  Uitgang: ALC, ALF, ALR, ARC, DTM, GBS, GGA, GLL, GNS, GRS, GSA, GST, GSV, HBT, HDG*2, HDM*2, HDT*1, HRM*2, POS, RMC, ROT, SRP, THS, VBW*2, VDR*2, VHW*2, VLW*2, VTG, XDR*2, ZDA

Eigen zinnen uitvoer: PFEC GPatt, GPhve, GPimu, pidat, pireq

PGN

• Invoer: 059392/904, 060928, 061184, 126208/720/996
• Uitgang: 059392/904, 060928, 061184, 065280, 126208/464/720/992/996,127250/251/252/257/258, 129025/026/029/033/044/291/539/540/545/547, 130310/312/314/316/577/578/822/823/842/843/845/846

IEC61162-450 overdrachtsgroep

• Ingangen: MISC, SATD, NAVD, NETA, PROP
• Uitgang: Willekeurig (standaard: SATD)

Andere netwerkfunctie: NTP, HTTP, uitgezonderd IEC61162-450
*1: Niet gebruikt voor SOLAS-schepen.
*2: Alleen voor niet-IMO-types.

VOEDING

• Aansluitdoos: 12-24 VDC: 2,1-1,1 A (inclusief antenne-eenheid en display-eenheid)
• Gelijkrichter (PR-240, optie): 100-115/220-230 VAC, 1 fase, 50-60 Hz en 24 VDC

OMGEVINGSVOORWAARDEN

• Omgevingstemperatuur: Antenne-eenheid -25°C tot +55°C (opslag: +70°C)
  Weergave-eenheid/ Aansluitdoos -15°C tot +55°C
• Relatieve vochtigheid: 95% of minder bij +40°C
• Beschermingsgraad: Antenne IP56
  Display IP22 (IP35: optie)
  Aansluitdoos IP20 (IP22: schotmontage)
• Trillingen: IEC 60945 Ed.4

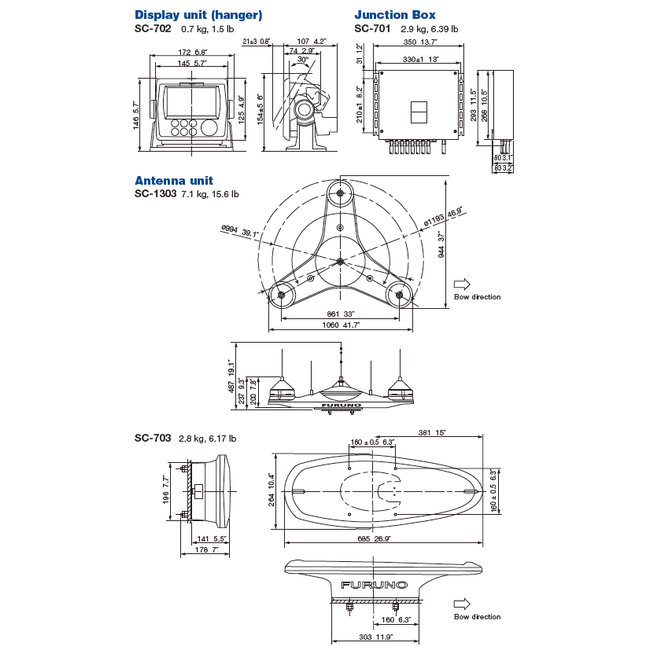

De SC-70 wordt geleverd met:

STANDAARD

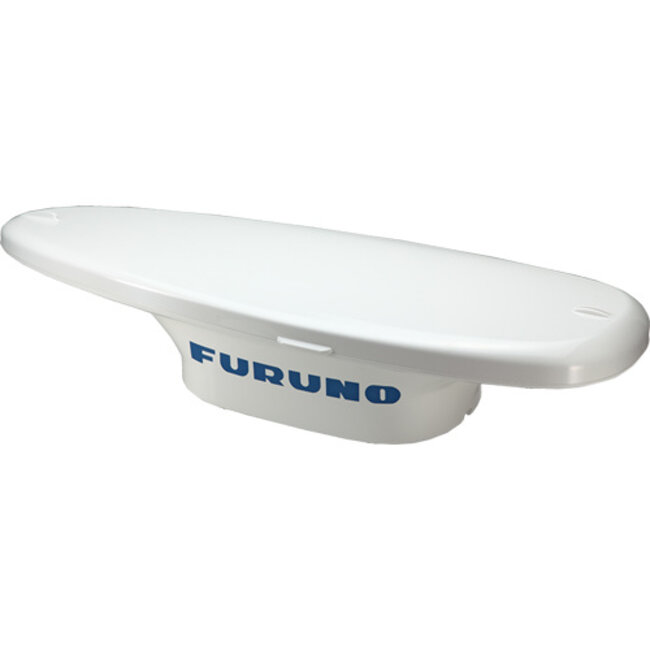

• Antenne-eenheid: SC-703 x 1

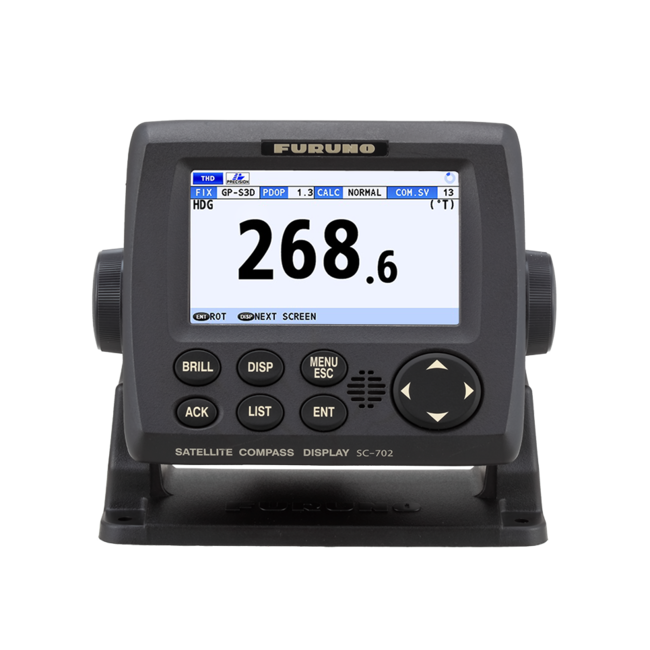

• Weergave-eenheid: SC-702 x 1
• Aansluitdoos: SC-701 x 1
• Installatiemateriaal

OPTIONELE LEVERING

• AC/DC-voedingseenheid: PR-241
• Alarmbewaking: IF-2503/2550
• Interface-eenheid: IF-NMEA SC
• Afstandsbeeldweergave: RD-50/RD-20
• Aansluiting (waterdicht): FRU-RJ-PLUG-ASSY
• Modulaire connector: MPS588-C
• LAN_CNV-kit: OP20-47/48
• Kabelassemblage: M12-05BFFM-010/020/060
• Connector (NMEA): LTWMC-05BFFT-SL8001
  LTWMC-05BMMT-SL8001
  SS-050505-FMF-TS001

Geschikt voor: Recreational Boats

                         Fishing Vessels

                         Work Boats

BROCHURES

• Brochure SC-70
• Operator´s Manual SC-70
