LMB-A1 self-levelling radar mount – aft facing backstay

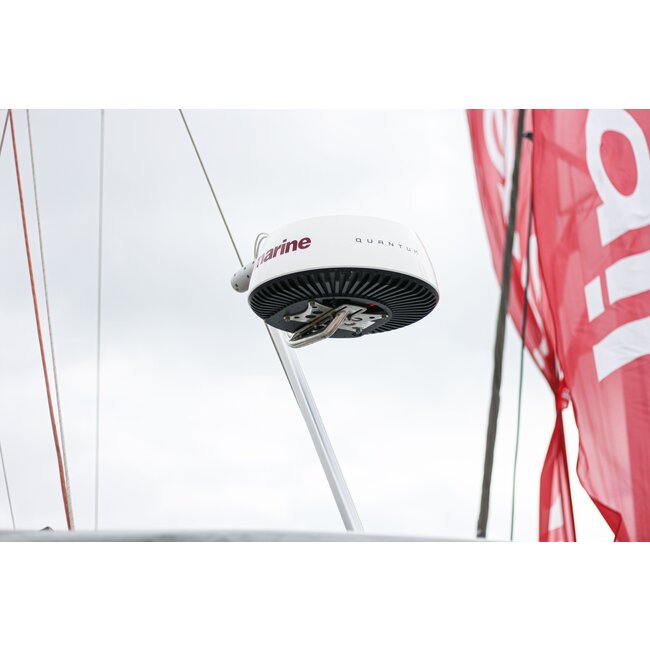

De LMB-A1 is ontworpen om de radarwerking te verbeteren door de radarunit uit de buurt van storingsbronnen te plaatsen terwijl het dek vrij blijft van obstakels. De LMB-A1 is 2,6 m (8'6") hoog en wordt voor de achterstag gemonteerd voor optimale radarwerking. De LMB-A1 is gemaakt van eersteklas aluminium voor de scheepvaart en is compatibel met de nieuwste radarmodellen van Garmin, Raymarine en B&G, waardoor hij lang meegaat en superieure prestaties levert in veeleisende maritieme omgevingen.

De LMB-A1 is ontworpen om optimale radarprestaties te leveren terwijl uw dek vrij blijft van obstakels. De robuuste constructie, het installatiegemak en de compatibiliteit met verschillende jachttypes maken het een ideale keuze voor zeilers die op zoek zijn naar betrouwbaarheid en prestaties. Het hydraulische dempingssysteem, de onderhoudsvrije werking en de veelzijdige montageopties maken het een waardevolle aanvulling voor elk jacht.

De LMB-A1 radarpaal is een hoogwaardig product dat is ontworpen om aan uw behoeften te voldoen met optimale prestaties en betrouwbaarheid.

KENMERKEN

Hydraulische demping

De hoofdwaterpas is voorzien van een fijn afgesteld dempingssysteem dat reageert op grote veranderingen in de hellingshoek van de boot. Dit zelfstellende mechanisme is volledig onderhoudsvrij en vereist geen stroom, zodat het continu en betrouwbaar werkt zonder tussenkomst van de gebruiker.

Montagepaal op maat

De aluminium montagepaal van 2,6 m (8'6") wordt geleverd in twee lengtes met een verborgen verbindingsstuk voor een naadloze en nette afwerking. Kabels worden netjes door een geïntegreerd kabelkanaal geleid voor een schone installatie. Er zijn verlengstukken verkrijgbaar voor verschillende hoogten.

Zeer sterke universele basis voor montagepaal

De sterke universele basis is ontworpen om de achterstag niet te belasten en biedt veelzijdige installatiemogelijkheden. Hij kan veilig worden gemonteerd op het dek, de spiegel of de kettingplaat, waardoor hij geschikt is voor een groot aantal jachtconfiguraties.

Geschikt voor elk jacht

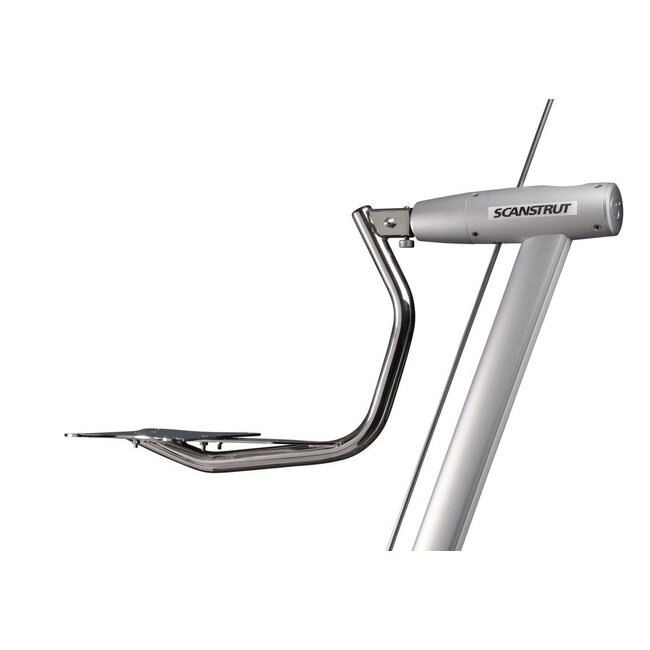

De roestvrijstalen radomewieg is voorzien van fijnafstelling voor de achterstaghoek, waardoor een nauwkeurige uitlijning voor optimale radarprestaties gegarandeerd is. De LMB-A1 is geschikt voor installatie op zowel verstelbare als gesplitste bakstagen en biedt flexibiliteit voor verschillende tuigages.

Nylon achterstagbus meegeleverd

Een nylon bus voor de achterstag wordt meegeleverd, waardoor de houder stevig rond de achterstag kan worden geklemd. Door dit ontwerp kan de kabelspanning eenvoudig worden aangepast terwijl de installatie netjes en veilig blijft.

Monteer uw radar hoger

Extra verlengstukken van 0,6 m en 1,3 m zijn verkrijgbaar, zodat u uw radome hoger kunt plaatsen voor een beter radarbereik en beter zicht, vooral handig voor jachten die een verhoogde radarpositie nodig hebben.

Strenge tests en bewezen duurzaamheid

Elke bevestiging wordt uitgebreid getest volgens het SCA-programma (Safe, Certified, Approved) van Scanstrut om te zorgen voor topprestaties in zware omstandigheden op zee. De tests omvatten dynamische evaluaties op het water, schoktests tot 30G, corrosiebestendigheid met 100 uur blootstelling aan zoutnevel, IP-bescherming tegen water en stof en eindige-elementenanalyse (FEA) voor structurele optimalisatie. Deze uitgebreide tests zorgen voor duurzaamheid, veiligheid en betrouwbaarheid op lange termijn op zee.

SPECIFICATIES

Specificaties & metingen

• Hoogte montagepaal: 2,6 m (8'6")
• Verlengopties: +0,6m of +1,3m (apart verkrijgbaar)
• Compatibiliteit achterstag: 7mm (0,2“) - 14mm (0,6”) diameter
• Compatibiliteit hydraulische achterstagversteller: Tot Ø60mm
• Materialen: Marine-grade aluminium en roestvrijstalen onderdelen
• Montagemogelijkheden: Dek, spiegel of kettingplaat

Installatie Overwegingen

• Achterstag Kettingplaat Bevestiging: Boor en tap de kettingplaat voor 2 x M8 bevestigingen.
• Bimini ruimte: Raadpleeg de technische documentatie voor de juiste ruimte bij het installeren van de bevestiging voor de achterstag.
• Split Backstay Installaties:

  • Splitlengte meer dan 2,7 m (8'10"): Installeer de montagepaal en hoofdeenheid parallel aan de onderste achterstag.
  • Splitlengte onder 2,7 m (8'10"): Monteer het systeem centraal en bevestig de hoofdeenheid boven de split met optionele verlengstukken voor een hogere positionering.
  • Opmerking: Het product kan niet worden geïnstalleerd op een gedeelde achterstag als deze deel uitmaakt van het lopend want.

COMPATIBELE APPARATEN

BROCHURES

• LMB-A1 Installation Instructions

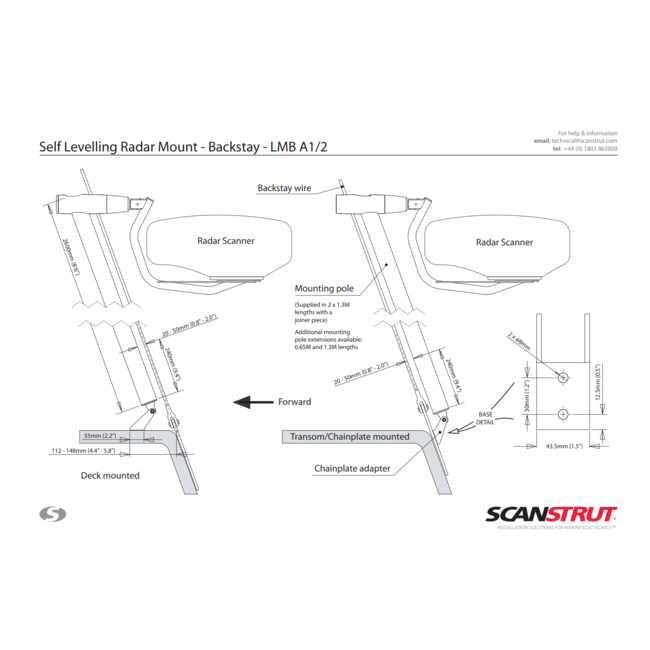

• LMB-A1 Technical Drawing
