Der PTM-R1-SL ist ein konischer Aluminium-Mast für Starlink und Radar. Bietet All-in-One-Montage, wasserdichten Kabelzugang und robuste Seeleistung. Lesen Sie mehr.

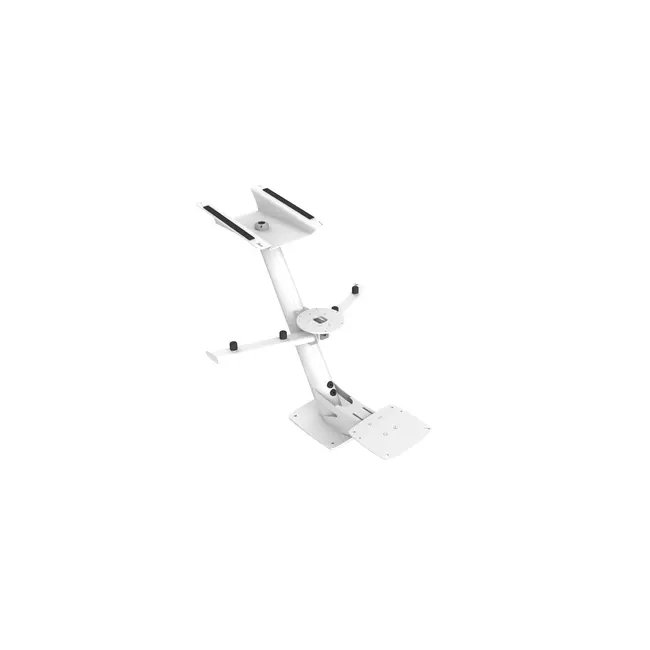

Der PTM-R1-SL Tapered Mast ist aus hochwertigem Marine-Aluminium gefertigt und speziell für die flache Hochleistungsantenne von Starlink konzipiert. Basierend auf dem kultigen Tapered Mast Mount Design von Scanstrut, kombiniert dieses aktualisierte Modell robuste Leistung mit sauberem, professionellem Design und vereinfachter Installation.
Der Mast ist für eine breite Palette von Schiffstechnologien ausgelegt und bietet eine starke und stabile Plattform für die Montage von Radar, Starlink, Satcom, GPS, UKW-Antennen, Navigationsbeleuchtung und Kameras an einem Ort.
Um die Installation zu erleichtern, verfügt der PTM-R1-SL über neu integrierte Zugangspaneele unter jedem Flügel. Diese Paneele ermöglichen eine schnelle Kabelführung und eine bessere Zugänglichkeit bei der Einrichtung und Wartung.
Das interne Layout wurde speziell für die Aufnahme von NMEA-Steckern entwickelt, so dass bei der Installation keine Stecker entfernt werden müssen und ein sauberer, zuverlässiger Anschluss für alle Geräte gewährleistet ist.
Kompatibel mit Radargeräten von Raymarine, Garmin, Simrad und Lowrance bietet das PTM-R1-SL eine wirklich flexible Montagelösung.
Streng nach SCA-Standards getestet, bietet diese Masthalterung zuverlässige Leistung und Zuverlässigkeit auch unter den härtesten Bedingungen auf See.
Das Produkt PTM-R1-SL ist ein hochwertiges Produkt, das entwickelt wurde, um Ihre Bedürfnisse mit optimaler Leistung und Zuverlässigkeit zu erfüllen.
All-in-One-Montagelösung

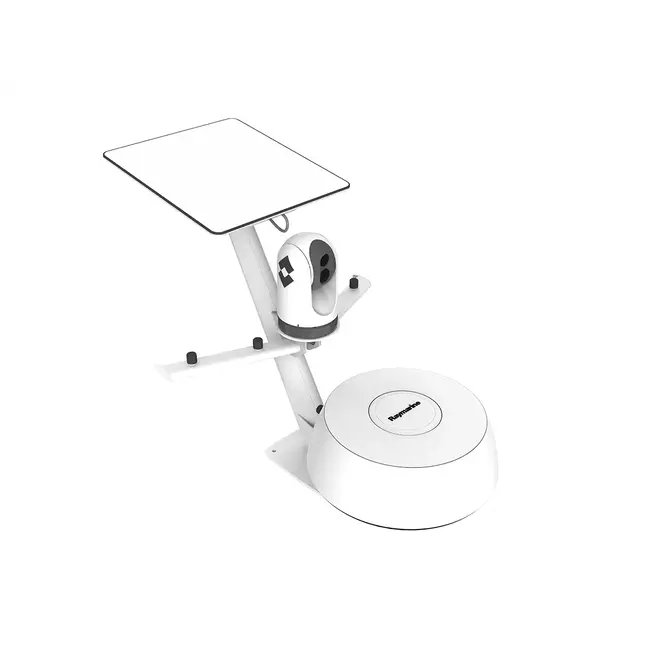

Entwickelt, um Radar, Wärmebildkameras, Antennen und die Starlink Flat High-Performance-Einheit in einer einzigen, optimierten Installation zu unterstützen.
Hochwertige Konstruktion in Marinequalität
Die Halterung ist aus hochwertigem, maritimem Aluminium gefertigt und bietet dauerhafte Festigkeit und Widerstandsfähigkeit in rauen Meeresumgebungen.
Langlebige Marine-Lackierung
Veredelt mit Scanstruts charakteristischem 4-Schritt-Marine-Lacksystem, das einen hervorragenden Schutz und ein professionelles Aussehen unter allen Bedingungen gewährleistet.
Vereinfachter Zugang zur Verkabelung
Zugangspaneele an der Unterseite der Flügel ermöglichen eine schnelle und unkomplizierte Verkabelung und sparen Zeit bei der Installation und späteren Wartung.
Wasserdichte Leistung
Die Konstruktion ist absolut wasserdicht und schützt alle Komponenten und Kabelwege vor den Elementen.
Direkte Montagekompatibilität
Vorgebohrte Montagelöcher ermöglichen die sichere Befestigung der Radargeräte direkt am Mast mit den vorhandenen Montagebolzen, ohne dass zusätzliche Halterungen erforderlich sind.
Steckerfreundliches Kabelmanagement
Bei der Installation müssen keine Radarstecker abgeschnitten werden. Die Scanstrut DS30 Kabeldichtung sorgt für eine vollständig wasserdichte Abdichtung der Kabel, ohne dass die Stecker beschädigt werden.
Dichtungsmittelfreie Installation
Dank des intelligenten, passgenauen Designs ist keine Dichtungsmasse erforderlich, was die Installation sauberer, schneller und effizienter macht.
Gebaut, um zu überdauern: SCA-geprüft und -zugelassen
Dieses Produkt wurde entwickelt, um in extremen Umgebungen zu bestehen, was durch den SCA-Teststandard (Safe, Certified, Approved) bestätigt wird. Mit mehr als 35 Jahren Erfahrung wird jedes Produkt strengen Tests unterzogen, von 30G-Stößen und Korrosionsbeständigkeit bis hin zu Wasserdichtigkeits- und Aufpralltests, um unübertroffene Zuverlässigkeit an Land und auf See zu gewährleisten.
Dieses Produkt wurde entwickelt, um in extremen Umgebungen zu bestehen, was durch den SCA-Teststandard (Safe, Certified, Approved) bestätigt wird. Mit mehr als 35 Jahren Erfahrung wird jedes Produkt strengen Tests unterzogen, von 30G-Stößen und Korrosionsbeständigkeit bis hin zu Wasserdichtigkeits- und Aufpralltests, um unübertroffene Zuverlässigkeit an Land und auf See zu gewährleisten.
Allgemeine Spezifikationen
Modell: PTM-R1-SL
Material: Aluminium
Farbe: Weiß
Design: 8° Keil
Höhe: 820,4 mm (32,30”)
Integrierte Kabeldichtung: Ja (enthalten)
Montagedichtung enthalten: Ja

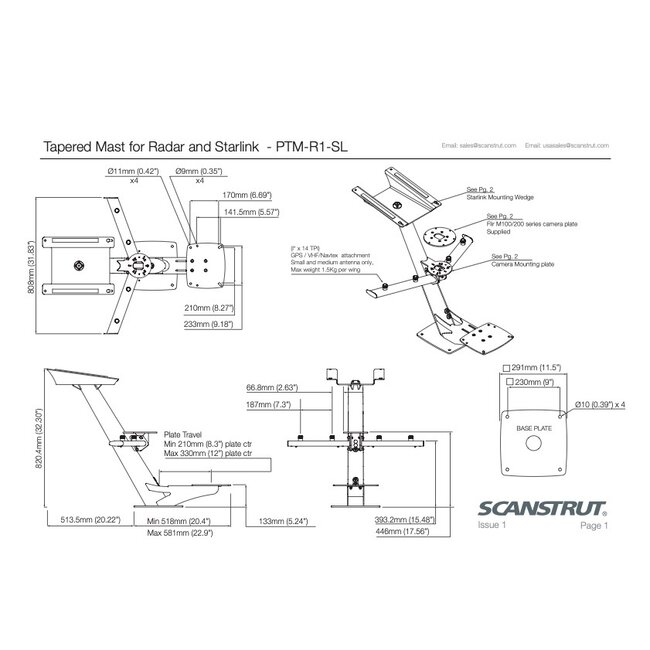

Abmessungen
Gesamthöhe: 820,4 mm (32,30”)
Verstellbereich der Montageplatte:
Min: 210 mm (8,3") von Mitte zu Mitte
Max: 330 mm (12") von Mitte zu Mitte
Grundfläche:
291 mm x 230 mm (11,5” x 9”)
Ø10 mm Befestigungslöcher x4
Oberplattenabmessungen (Starlink Montagekeil):
426,2 mm x 340 mm (16,78" x 13,39")
Geschlitzter Montagebereich: 400 mm x 300 mm (15,75" x 11,81")
Kameramontageplatte:
Ø100 mm mit 6x Ø6,5 mm (0,25”) im 60°-Abstand
oder 3x Ø6,5 mm (0,25”) im 120°-Abstand
Flir M100/200 Serien-Kameraplatte:
Ø174,4 mm (6,85”)
Ø6,6 mm (0,26”) Befestigungslöcher
