TIMEZERO Personal Bathymetric Generator (PBG) Module

Personal Bathymetric Generator (PBG) Module

Der Bathy Recorder (auch bekannt als "Personal Bathymetric Generator" oder "PBG") für TZ Professional ist das innovativste Tool auf dem Markt.

Das PBG-Modul ermöglicht es Ihnen, die topografischen Informationen des Meeresbodens mit Ihrem Echolot zu erfassen und in Ihrer persönlichen 3D-PBG-Datenbank zu speichern. Wenn Sie PBG verwenden, werden die 3D-Daten bei wiederholten Fahrten über dieselben Stellen kontinuierlich verbessert, so dass Sie eine genaue Darstellung des kritischen Meeresbodengeländes sowie Ihrer bevorzugten Angelplätze erhalten.

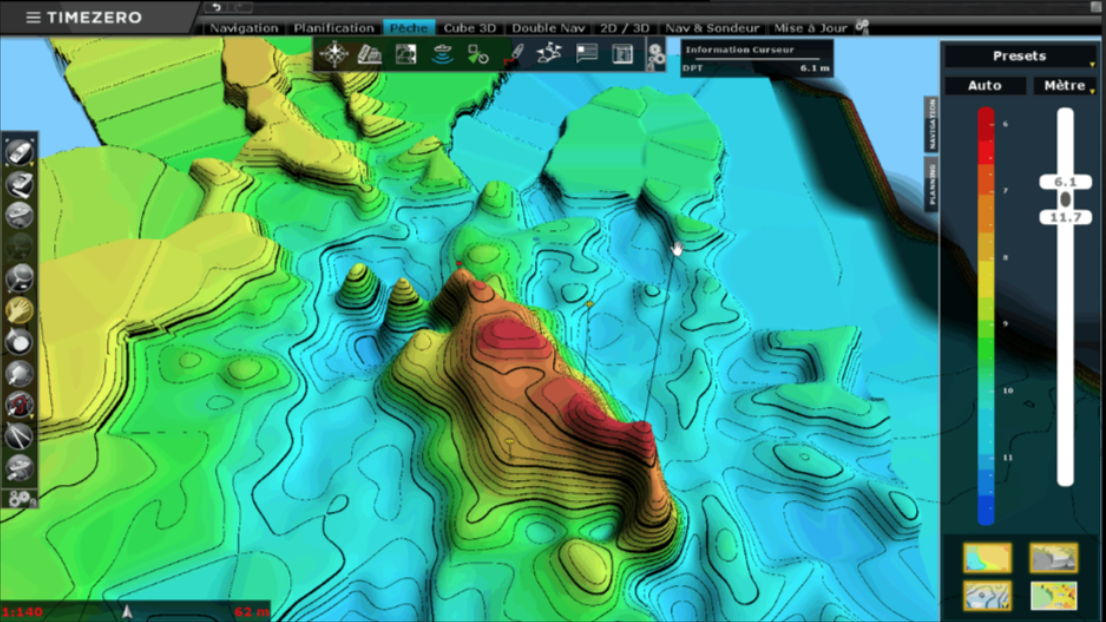

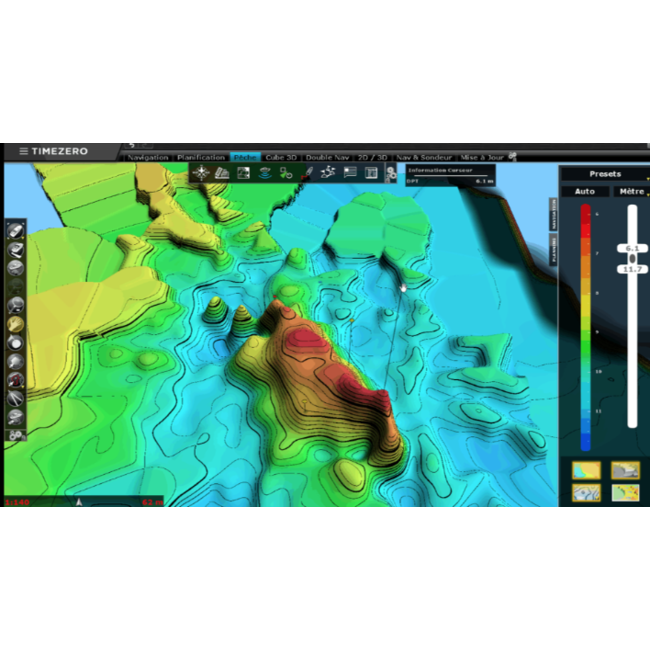

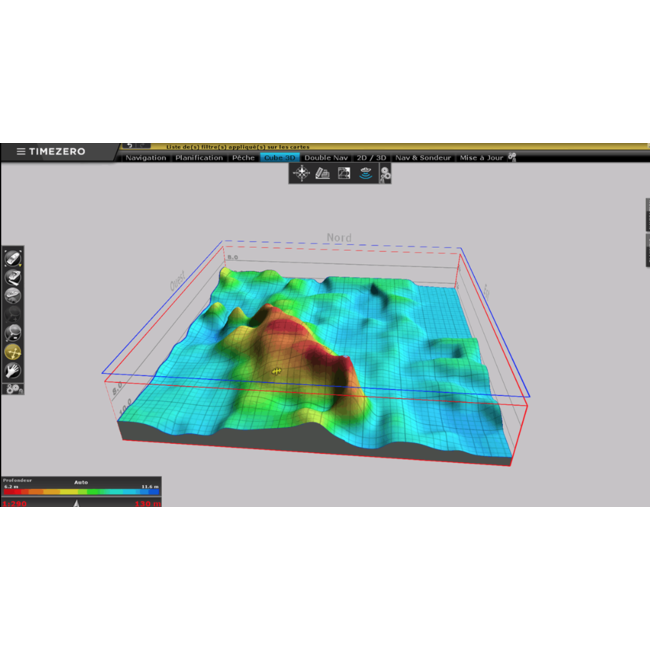

TimeZero mit PBG-Modul ermöglicht Ihnen zusätzlich zur 3D-Darstellung Ihrer Daten die Anzeige von Tiefenschattierungen (Farbe basierend auf der Tiefe), benutzerdefinierten Konturlinien mit umfassender Dichtekontrolle und einem Tiefenprofilfenster.

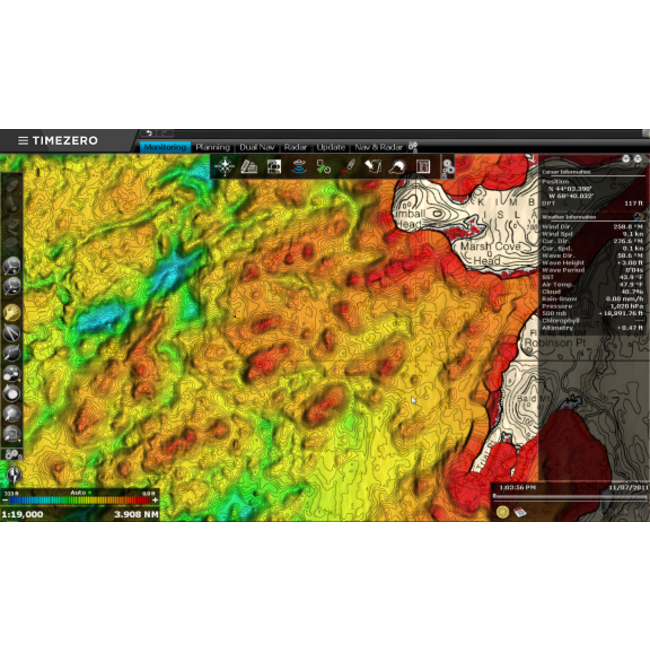

Wenn Sie ein Echolot haben, das Bodenklassifizierung, Rückstreuung oder Bodenhärte bietet, speichert TimeZero diese Informationen zusammen mit der Tiefe und zeigt die Bodenhärte in Farbe auf der Karte an.

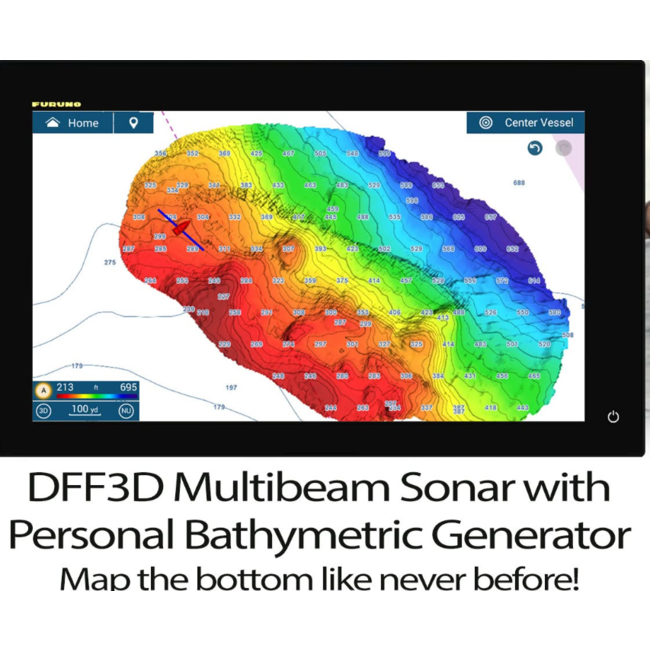

PBG kann mit jedem Einstrahl-Echolot (TimeZero benötigt nur einen Tiefenwert) oder einem Mehrstrahl-Echolot wie dem Furuno DFF-3D oder dem WASSP-System durchgeführt werden. Der Vorteil der Verwendung eines Mehrstrahl-Echolots wie des DFF-3D oder WASSP ist, dass Sie einen viel größeren Bereich abdecken und viel mehr Punkte viel schneller erfassen können.

MERKMALE

QUICK DATA RECORDING

Mit dem PBG-Modul können Sie in kürzester Zeit eine gute Vermessung erstellen. Die 3D-Datenbank wird in Echtzeit aktualisiert, so dass Sie nicht warten oder den Bildschirm aktualisieren müssen. Die Genauigkeit wurde ebenfalls erhöht; die Tiefenpunkte werden nun an ihrem tatsächlichen Ort und nicht mehr in einem Raster gespeichert.

Alle PBG-Daten, die mit MaxSea v12 gewonnen wurden, können einfach in die statische 3D-Datenbank übertragen werden.

ERWEITERTE FILTER

Das TIMEZERO PBG-Modul entwickelt und aktualisiert die 3D-Datenbank in Echtzeit. Daher ist es wichtig, die Daten zu filtern, die der Datenbank hinzugefügt werden, um zu verhindern, dass Werte eingeführt werden, die die PBG-Datenbank verändern könnten.

TIMEZERO bietet eine Reihe von leistungsfähigen Filtern, um die 3D-Datenbank so sauber wie möglich zu gestalten:

• Tidal Height Correction: zur automatischen Korrektur des durch die Gezeiten verursachten Tiefenversatzes.
• Quality Filter (Furuno): Mit diesem Filter verwirft die TIMEZERO automatisch Tiefendaten, die vom Furuno-Echolot als falsch eingestuft werden.
• Depth filter: Hier können Sie minimale und maximale akzeptable Werte wählen.
• Speed Filter: Wenn Sie eine bestimmte Geschwindigkeit überschreiten, wird die Aufzeichnung der Echolotdaten vorübergehend gestoppt.
• Consistency with Previously Recorded Data: Dieser Filter vergleicht den vom Echolot gelieferten aktuellen Tiefenwert mit dem zuletzt aufgezeichneten und genauen Tiefenwert.
• Compatibility with 3D Database: Der vom Echolot empfangene Tiefenwert wird von diesem Filter mit der in der 3D-Datenbank aufgezeichneten Tiefe verglichen.
• Fixed Data rejection: Zur automatischen Zurückweisung einer Reihe von ermittelten Tiefenwerten aufgrund einer Fehlfunktion des Echolots oder eines Signalverlusts.

Hinweis: Wenn ein Tiefenwert zurückgewiesen wird, wird eine Meldung in der Benachrichtigungsleiste angezeigt, die die Ursache für die Zurückweisung beschreibt, und die Information wird im Alarmprotokoll gespeichert.

DELETE TOOLS

Mit dem Werkzeug "PBG löschen" können Sie Punkte mit geringer Tiefe löschen, indem Sie einen freien Auswahlbereich um den/die zu entfernenden Punkt(e) schaffen. Mit der Funktion Rückgängig/Wiederherstellen können Sie PBG-Punkte, die Sie versehentlich gelöscht haben, wiederherstellen.

BOTTOM DISCRIMINATION

Wenn das PBG-Modul mit einem Bodenecholot verbunden ist, kann TIMEZERO zusätzlich zur Tiefe auch Informationen über den Meeresboden aufzeichnen. TIMEZERO kann dann die Bodenklassifizierung und die Bodenhärte mit Hilfe einer Farbskala auf der Karte anzeigen.

DATA RENDERING OPTIMIZATION

TIMEZERO bietet 3 verschiedene 3D-Datenbanken:

• 3D-Daten aus der Karte:

• 3D-Daten aus dem Datei-Import:

• 3D-Daten aus der PBG-Datenbank:

Jede dieser 3D-Datenbanken kann separat aktiviert oder deaktiviert werden. Wenn mehrere Optionen gewählt werden, integriert TIMEZERO sie in Echtzeit auf dem Bildschirm und wählt automatisch die genauesten Daten aus, die in diesem Bereich verfügbar sind.

DATA RENDERING OPTIMIZATION SETTINGS

Mehrere Einstellungen ermöglichen es Ihnen, die Anzeige auf der Grundlage der Qualität der Daten in der Datenbank anzupassen:

• Terrain Shading:

• PBG Brush Mode Setting:

• PBG Brush Size Setting:

Mit diesem innovativen Modul können Sie die Gesamtbreite" der PBG-Spuren ändern, auch wenn diese dynamisch eingestellt sind. Die Erstellung besserer Datenbanken in kürzerer Zeit ermöglicht eine bessere Fischerei in erkannten Regionen (in der Nähe der Felsen) sowie die Entdeckung neuer Angelplätze.

Anmerkung:

• Das PBG Module kann nur zu TZ Professional hinzugefügt werden (siehe verwandte Produkte für weitere Informationen).
• Sie benötigen das PBG Module, um das WASSP, das DFF3D Module (zur Nutzung des Multibeam-Echolots) oder das Bottom Hardness Module zu verwenden (siehe zugehörige Produkte für weitere Informationen).
• Sie benötigen ein Echolot, um dieses Modul verwenden zu können.

BROSCHÜREN

Weitere Informationen über das PBG Module finden Sie im TZ Professional-Handbuch und im Benutzerhandbuch:

• TZ Professional Manual and User Guide (pg 175)
