TIMEZERO Update für Wide Karten (Vector und Raster)

Update für Wide Karten (Vector und Raster)

• Datentyp : UPDATE FÜR VECTOR ODER RASTER
• Diagrammgröße : Wide
• Hersteller : C-MAP (Vector Karten) ODER MAPMEDIA (Raster Karten)

Update für Ihre Wide Karten, sowohl für Vector als auch für Raster Karten, erstellt von TimeZero. So bleiben Sie mit den neuesten Navigationsdaten und Funktionen auf dem Laufenden, ohne eine neue Karte kaufen zu müssen.

WICHTIG

• Sie müssen bereits eine Wide Raster oder Vector Karte besitzen, um dieses Update anwenden zu können.

FEATURES

Altimetrie

TIMEZERO und Furuno NavNet(3D & TZT) verwenden MapMedia.mm3d Altimetrie, um die Küstenlinie korrekt darzustellen. Dies hat mehrere Vorteile, wie z.B. die schnelle Identifizierung von Hafeneinfahrten oder die Identifizierung bestimmter Küstenlinienmerkmale. Die Altimetrie ermöglicht es Ihnen auch, in einer realistischen perspektivischen Ansicht in Bezug auf den Horizont zu manövrieren.

Satellitenbilder

TIMEZERO und Furuno NavNet(3D & TZT) verwenden Satellitenfotos in einer innovativen und unterhaltsamen Technik, bekannt als PhotoFusion. Diese innovative Technologie kombiniert Satellitenfotos mit Raster- oder Vektorkarten, um nur die Informationen zu liefern, die für eine sichere Navigation in einer einfachen, realistischen Weise erforderlich sind. In jedem .mm3d-Datenpaket sind Satellitenfotos in Standardauflösung enthalten. Nur ausgewählte Gebiete verfügen über hochauflösende Satellitenfotos. MapMedia arbeitet weiterhin mit Datenanbietern zusammen, um die Sammlung von Satellitenfotos zu erweitern und zu vertiefen.

Bathymetrie

Die MapMedia .mm3d-Bathymetrie basiert auf der visuellen Interpretation der Höhenlinien der Seekarte. Dieses 3D-Modell ist bei der Einfahrt in einen Hafen sehr nützlich, da es ein weiteres Navigationsinstrument darstellt, das Sie auf Gefahren unter Wasser aufmerksam macht.

Der S-52-Vektorkartenstandard

Das Internationale Hydrographische Amt (IHO) gibt den S52-Standard heraus. S-52 ist ein international anerkannter Standard, der die Darstellung und Ikonographie von elektronischen Vektorkarten regelt, um sie leichter lesbar und verständlich zu machen. MapMedia.mm3d-Vektorkarten entsprechen diesem weltweiten Standard.

VEKTORKARTEN VS. RASTERKARTEN

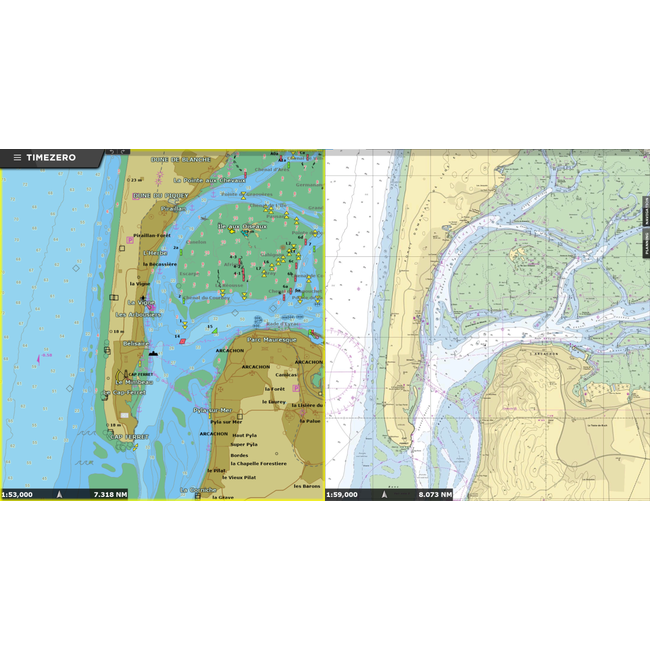

(Vector: linke Seite / Raster: rechte Seite)

Raster-Karten:

Rasterkarten sind eine identische Darstellung der traditionellen Seekarten auf Papier, da sie digitale Scans von gedruckten lithografischen Karten sind. Dies ist ideal für Nutzer, die schon immer Seekarten auf Papier verwendet haben, da sie genau dieselben Informationen auf dem Bildschirm finden können.

Vorteile:

• Sieht aus wie eine Papierkarte.
• Die Schrift wird größer, wenn man hineinzoomt.
• Mehr Informationen über die Küste wie Kirchen, Strände, Straßen usw.
• Der Maßstab ist klar definiert, so dass es einfacher ist, die Entfernung mit dem Auge abzuschätzen.
• Informationen über Bojen und Leuchttürme werden direkt neben den Objekten angezeigt.

Nachteile

• Das Zoomen funktioniert stufenweise, d.h. eine Karte wird so lange vergrößert, bis sie in den nächsten Maßstab springt.
• Spezifische Informationen können nicht ein- oder ausgeschaltet werden.
• Ein Computer ist nicht in der Lage, das Bild zu interpretieren, daher gibt es keine Alarmfunktionen.

Vector-Karten:

Vektordiagramme sind eine Wiedergabe eines lithografischen Diagramms in einem Punkt-für-Punkt-Format. Vektorkarten bestehen aus mathematisch definierten geometrischen Formen: Linien, Objekte und Füllungen. Die Daten werden in einer Datenbank gespeichert und von der Software auf dem Computer- oder Plotterbildschirm gezeichnet, wodurch sich die Darstellung von Rasterdiagrammen unterscheidet.

Vorteile:

• Leichteres Hochladen aufgrund einer geringeren Dateigröße.
• Es bietet eine moderne und saubere Darstellung.
• Sie haben die Möglichkeit, viele Ebenen ein- und auszuschalten, um nur relevante Informationen zu erhalten.
• Es verfügt über ein kontinuierliches (stufenloses) Zoomen.
• Sie können Alarmfunktionen einschalten.

Nachteile:

• Wenn Sie eine Ebene ausschalten, verpassen Sie möglicherweise wichtige Informationen.
• Die Schriftgröße ist immer gleich groß, was für kleinere Bildschirme etwas problematisch ist.
• Man kann leicht den Übersichtsmaßstab verlieren, da alle Zoomstufen ähnlich aussehen.
• Spärliche Landinformationen.
• Wenn Sie spezifische Informationen über Bojen oder Leuchttürme benötigen, müssen Sie ein spezielles Fenster verwenden.

Anleitung

Nachdem Sie Ihre Adresse und Zahlungsdaten eingegeben haben, geben Sie bitte im Kommentarfeld Ihren ID-Code und das Gerät an, auf dem Sie die Karte verwenden möchten. Sie erhalten dann eine Anleitungs-E-Mail mit dem Registrierungscode, den Sie benötigen, um die Karte auf Ihrem Gerät zu installieren.

So finden Sie Ihren System-ID-Code

Drücken Sie MENU --> INITIAL SETUP --> Blättern Sie zum Ende der Liste und stellen Sie CHART MASTER auf ON.
Direkt unter CHART MASTER sehen Sie System ID Code
Hinweis: Wenn mehr als ein Gerät im System verwendet wird, sollte nur ein Gerät als CHART MASTER eingestellt werden.

Kompatibel mit:

TimeZero:

• TimeZero Navigator
• TimeZero Pro

FURUNO:

• Furuno NavNet 3D
• Furuno NavNet TZT
• Furuno NavNet TZT2
• Furuno NavNet TZT3
