FURUNO FR-12 FARB LCD-Ship-Radar mit Risk Visualizer

NEU

Das Farb-LCD-Radar FR-12 verfügt über ein spezielles vertikales Farb-LCD-Display von 12,1 inch und kann mit den Antennen der DRS-Serie von Furuno kombiniert werden.

Wir wissen, dass eigenständige Radarbildschirme bei den Nutzern immer noch sehr beliebt sind. Vor diesem Hintergrund hat Furuno eine neue Reihe eigenständiger Radarschirme mit Optionen entwickelt, die auf die Bedürfnisse nahezu aller Schiffstypen zugeschnitten sind. Die 10,4″ FR10- und 12,1″ FR12-Radare sind für die Verwendung mit der preisgekrönten DRS-Antennenserie von Furuno konzipiert. Das Tolle daran ist, dass Sie zwischen Solid-State-Doppler-Antennen (NXT) und herkömmlichen X-Band-Mikrowellenantennen (X-Class) wählen können! Ganz nach Ihren Bedürfnissen.

KOMPATIBEL MIT FURUNOS LEISTUNGSSTARKEN ANTENNEN DER DRS-SERIE

FR-10 und FR-12 sind mit jeder Antenne der DRS-Serie kompatibel und ermöglichen so eine Vielzahl von Konfigurationen. Durch Auswahl der Bildschirmgröße, Leistung, Art und Größe der Antenne können Sie das Radar zusammenstellen, das Ihren Anforderungen am besten entspricht.

Radome antennes:

• Model DRS2D-NXT
• Model DRS4D-NXT
• Model DRS4DL+

Roterende balk antennes:

• Model DRS6A-NXT    0.625 -73 N.M
• Model DRS12A-NXT  0.625 -48 N.M
• Model DRS25A-NXT  0.625 -48 N.M
• Model DRS6A-XKlasse  0.625 -48 N.M
• Model DRS12A-XKlasse 0.625 -96 N.M
• Model DRS25A-XKlasse 0.625 -96 N.M

Ebenfalls enthalten sind zahlreiche DRS-Radarfunktionen, wie z. B. die schnelle Zielverfolgung, mit der sofort eine Vektorlinie angezeigt wird, die die Geschwindigkeit und Richtung des Ziels angibt. Bei Anschluss an ein NXT-Radar werden Festkörperfunktionen wie der Regenmodus, die RezBoost-Strahlschärfung und der Zielanalysator freigeschaltet, um gefährliche Ziele sofort zu identifizieren. Es stehen eine benutzerdefinierte AIS-Präsentation, flexible Anti-Clutter-Steuerungen und eine Heck-Up-Präsentation zur Verfügung.

Sie können schnell eine Pontonmarkierung für Schlepper und Schubboote erstellen und abrufen.

Die Länge und Breite der Gesamt Schaufel Abmessungen können als einfaches Rechteck auf dem Radarbildschirm angezeigt werden. Es können maximal fünf Behälter Reihen und neun Behälter pro Zeile angezeigt werden. Darüber hinaus ermöglicht die optionale RP-Karte (Radarplotter) dem FR12 die Anzeige von Radarechos, die auf MapMedia-Karten überlagert sind. Sie können auch Markierungen und Linien anzeigen, die beispielsweise auf einem vernetzten GPS-Kartenplotter GP3700 erstellt wurden

​

Dieses Radar ist mit den neuesten Technologien ausgestattet, wie dem Risk Visualizer™, einer neuen Funktion, die visuelle Informationen über potenzielle Kollisionszonen und die Bewegungen aller umliegenden Schiffe liefert, aber auch dem Echo Average, dem Target Analyzer™ und Fast Target Tracking™ , RezBoost™ und viele andere nützliche Funktionen, die Ihnen helfen, jedes Ziel für Ihre sichere Navigation und Ihren Betrieb zu verfolgen, wie z. B. benutzerdefiniertes AIS, benutzerprogrammierbare Funktionstasten.

NIEUW Risk Visualizer™

Risk Visualizer™ ist eine Technologie, die potenzielle Kollisionsbereiche basierend auf der aktuellen Position und Bewegung aller umliegenden Schiffe anzeigt. Dank der Bildschirmanzeige ist es einfach, sich schnell und intuitiv einen Überblick über die Situation rund um Ihr Schiff zu verschaffen. Darüber hinaus helfen Ihnen farbkodierte Warnungen entsprechend der Kollisionsgefahr von grün (normal) bis rot (gefährlich), die Gefahrenstufe einzuschätzen und Ihren nächsten Schritt zu planen. Dies ist unser erstes kommerzielles Mittelstreckenradar mit dieser Funktion, die zur kontinuierlichen Verbesserung der Sicherheit auf See beiträgt.

Schnelle Zielverfolgung™

Fast Target Tracking™ ist eine Technologie, die sofort einen Vektor anzeigt, der die Geschwindigkeit und Richtung des Ziels angibt. Die Ziele werden von Anfang an automatisch verfolgt, sodass die Flugbahn des Ziels sofort berechnet und der Geschwindigkeitsvektor angezeigt werden kann.

Target Analyzer™

Target Analyzer™ ist eine Technologie, die Ziele analysiert und die gefährlichen identifiziert, die wahrscheinlich mit Ihrem Schiff kollidieren, indem je nach Gefahrengrad unterschiedliche Farben verwendet werden. Die Anzeige potenziell gefährlicher Ziele in verschiedenen Farben ermöglicht es einem Bediener, Bedrohungen für die sichere Navigation auf einen Blick zu erkennen.

Echo-Durchschnitt

Echo Average ist eine Funktion, die unregelmäßige Echos wie Reflexionen von der Meeresoberfläche und Niederschlag dämpft und Echos von Fanggeräten und anderen Schiffen stabilisiert. Es macht es einfacher, das zu sehen, was Sie sehen möchten, selbst bei schlechten Wetterbedingungen wie hohen Wellen, Niederschlag oder dichtem Nebel.

Maßgeschneidertes AIS

Die Farbe der AIS-Symbole (maximal: 100 Sätze) kann mit 9 verschiedenen Farben angepasst werden: 4 zusätzliche Farboptionen Rot, Gelb, Cyan und Magenta zusätzlich zu den Standard Farb Optionen Grün, Rot, Blau, Weiß und Schwarz . Die Farboption ist auf dem FR-10/12 gespeichert, sodass beim erneuten Empfang von AIS-Zielen mit derselben MMSI diese in den registrierten Farben angezeigt werden. Dies ist nützlich, wenn Sie die Position wichtiger Schiffe wie Konsortien, Konkurrenten oder Patrouillenboote verfolgen.

Spezifikationen:

• Spitzenausgangsleistung: Abhängig von der ausgewählten Antenneneinheit (siehe DRS-Antennen)
  Typ: Kompatible Antenneneinheit:
• Bereichsskalen: 0,0625 bis 36 NM (DRS4DL+), 0,0625 bis 48 NM (DRS2D/4D-NXT), 0,0625 bis 72 NM (DRS6A-NXT), 0,0625 bis 96 NM (DRS6A/12A/25A X-Class, DRS12A/25A). -NXT)
• Anzeigeeinheit: 12,1-Zoll-Farb-LCD
• Anzeigemodus: Head-Up, Course-Up, North-Up, True Motion, Heck-Up
• Andere Modi/Funktionen: Risk Visualizer™, Target Analyzer™, Target Tracking™, True Echo Trail, Echo Average, Sub Display Unit, AIS Display, Radar-Overlay auf Karten
• Stromversorgung/Stromverbrauch: 12–24 VDC: 1,1–0,6 A

FR-12 wird standard geliefert mit:

•  12,1" LCD Für Kombination mit DRS-radarsensoren
•  Risk Visualizer™, Echo Average, Target Analyzer™, Fast Target Tracking™ en
   AIS-illustratie

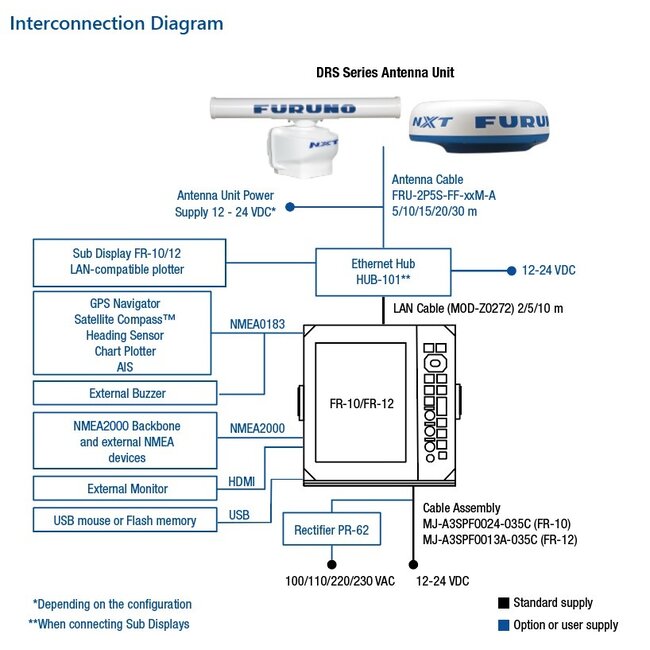

•  1 LAN, 3x NMEA0183, 1x NMEA2000, 1 USB en 1x HDMI aansluiting
•  Radarkabel nicht einbegriffen
•  Karte Overlay möglich
•  12-24 VDC

Geeignet für Yachten, Segelboote, Arbeitsboote, Fischereifahrzeuge
