TIMEZERO DFF-3D Module

DFF-3D Module

In nur wenigen Durchgängen können Sie den Meeresboden Ihres Fanggebiets kartieren.

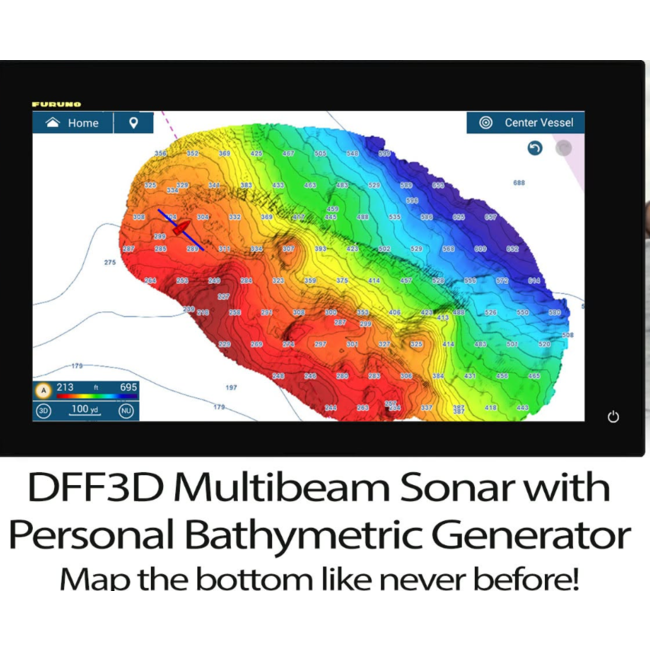

Statt Stunden mit dem Sammeln von PBG-Aufzeichnungen zu verbringen, können Sie dies jetzt in nur wenigen Durchläufen tun. Das DFF-3D Module wird zusammen mit dem PBG Module zu Ihrer TZ Professional Software hinzugefügt. Das FURUNO DFF-3D Multi-Beam Sonar kann nun an Ihren Computer angeschlossen werden und leistungsstarke Integrationsmerkmale freischalten. Das DFF-3D Sonar ist das erste Multi-Beam-Sonar der Einstiegsklasse, das zuverlässig PBG-Daten bis zu 200 m erstellen kann. Diese Daten werden sofort an TZ Professional übermittelt, wo sie genutzt werden, um schneller als je zuvor eine hoch detaillierte PBG-Karte zu erstellen.

MERKMALE

ZUGRIFF AUF DIE MULTI-BEAM-TECHNOLOGIE

Das DFF.3D ist ein Multi-Beam-Sonar. Es ermöglicht Ihnen die Nutzung von merkmalen wie Echolot, Backbord- und Steuerbord-Echolot, Echtzeit-Weitwinkel-A-Scope (Schnitt), Fischzielverlauf (Wassersäule) und Side Scan Sonar.

Das DFF-3D ist in der Lage, bis zu 50 Tiefenpunkte pro Sekunde zu erzeugen.

Hier sehen Sie den Unterschied zwischen dem Single-Beam- und dem Multi-Beam-Sonar:

• Single-Beam

• Multi-Beam

DFF-3D MIT TIMEZERO SOFTWARE KOMBINIEREN

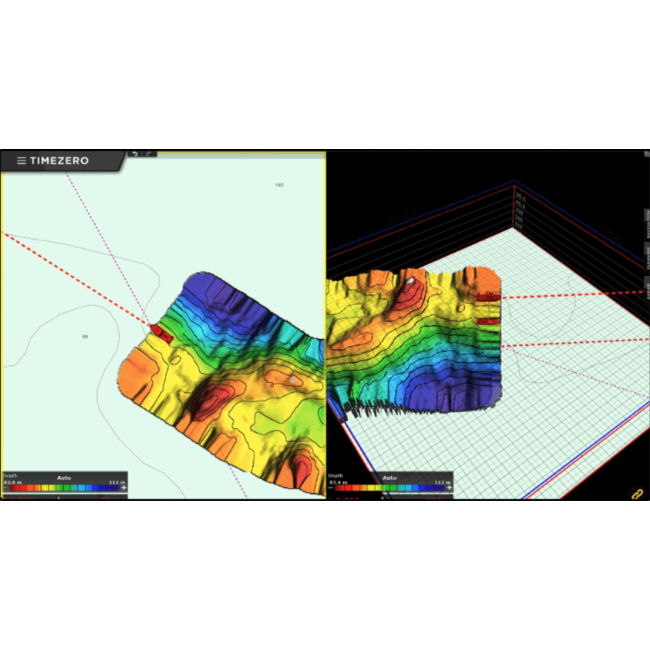

Das neue Furuno DFF-3D Multi Beam Sonar kann an die TZ Professional (mit den optionalen PBG und DFF-3D Modulen) angeschlossen werden. Mit TZ Professional können Sie Ihre bathymetrische Karte (PBG) schneller als bisher erstellen. Das Sonar sendet kontinuierlich viele Strahlen aus und liefert so hochwertige Informationen für jeden Tiefenpunkt.

MASTER DFF-3D DATEN DANK TZ PROFESSIONAL

TZ Professional kann so eingestellt werden, dass verschiedene Sonarbildschirme angezeigt werden:

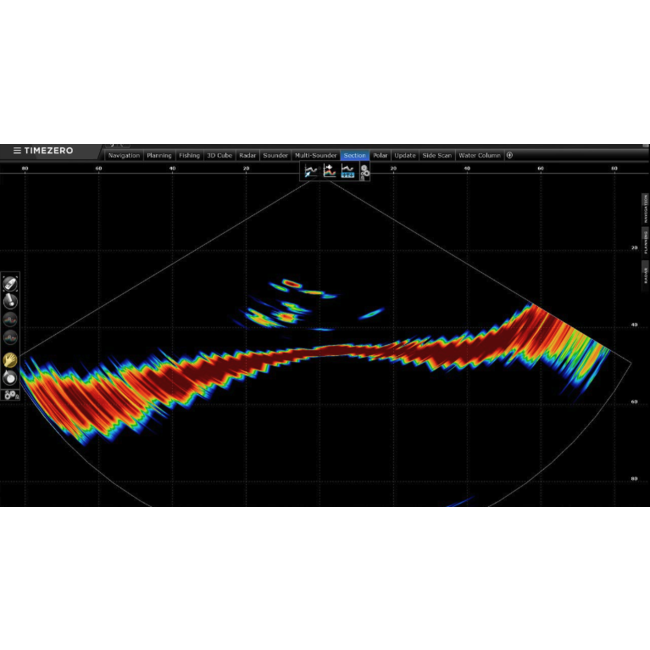

• Section: Der Abschnitt zeigt die Bedingungen unter dem Boot in Echtzeit in einem 120-Grad-Bereich von Backbord nach Steuerbord. Diese Option zeigt Ihnen genau an, wo Fische geortet werden, und lässt Sie die Form des Meeresbodens unter Ihrem Boot erkennen.

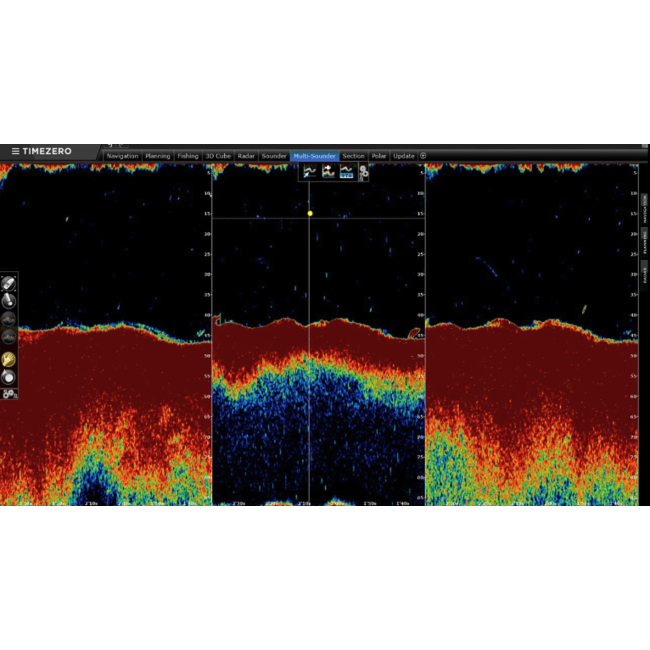

• Multi-Sounder: Der Multi-Sounder funktioniert ähnlich wie ein Standard-Sounder (Scrollen von links nach rechts), aber anstelle von nur einem Strahl (unter Ihrem Boot) zeigt der Bildschirm zwei zusätzliche Strahlen (Backbord und Steuerbord) an. Da das Multi-Echolot eine Historie früherer Echos speichert, ist es einfach, Fische auf einen Blick zu finden.

• Water Column: Die Wassersäule zeigt eine zeitbasierte Ansicht des Meeresbodens zusammen mit Fischzielsymbolen an. Dieser Modus zeigt einen historischen Überblick über das Gebiet unter Ihrem Boot. Auch wenn sich das Boot nicht bewegt, läuft das Bild weiter, um die Entwicklung der Wassersäule (einschließlich sich bewegender Fische) unter Ihrem Boot anzuzeigen.

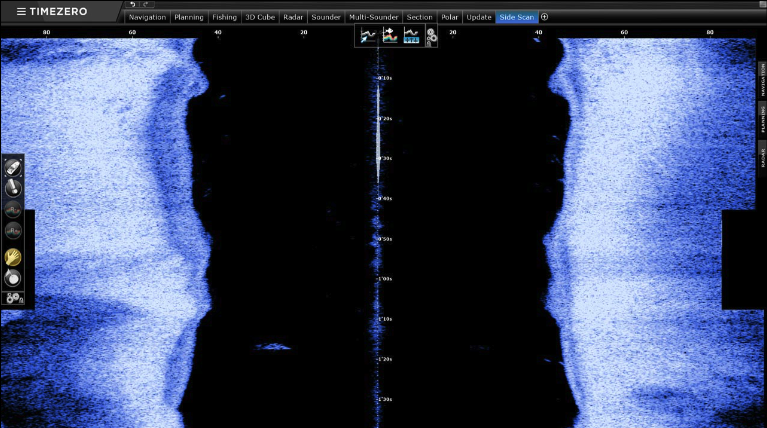

• Side Scan: Die DFF-3D-Daten werden in einer Backbord- und Steuerbord-Ansicht angezeigt, die im Side Scan-Modus vertikal von oben nach unten scrollt. Dieser Modus ist in flachen Gewässern am effektivsten, um Bodenstrukturen zu erkennen.

Hinweis

• TimeZero kann an ein NavNet-Netzwerk angeschlossen werden, das ein MFD (TZtouch/TZtouch2/TZtouch3) und ein DFF-3D enthält, oder TimeZero kann direkt an ein DFF-3D angeschlossen werden (ohne MFD im Netzwerk).
• Sie müssen das PBG Module haben, um das DFF-3D Module verwenden zu können (siehe verwandte Produkte für weitere Informationen).

BROSCHÜREN

Weitere Informationen über das DFF-3D Module finden Sie im TZ Professional Handbuch und im Benutzerhandbuch:

• TZ Professional Manual and User Guide (pg 258)
