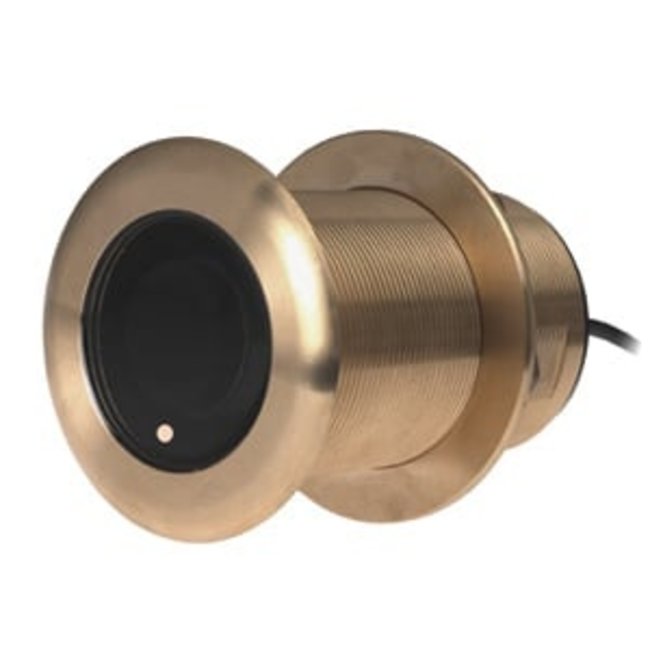

B75M Transducer 600 W Thru-Hull Bronze

Der B75M ist ein bronzener „Durchrumpf“-CHIRP-Geber, der sich ideal für Handelsschiffe mit einer Länge von bis zu 8 m (25 ft) eignet. Dieser Einkanal-Schallkopf bietet einen Mittelfrequenz-CHIRP, um die hohe Eindringtiefe von Niederfrequenz-CHIRP und die überlegene Zielauflösung von Hochfrequenz-CHIRP auszugleichen. Eine feste Neigung von 12 Grad gleicht den Deadrise-Winkel des Rumpfes von 8 bis 15 Grad aus.

Einkanal-CHIRP

Die CHIRP-Technologie verwendet gepulste Übertragungen über einen breiten Frequenzbereich, um eine Zielauflösung und Tiefendurchdringung zu bieten, die herkömmliche Einzelfrequenzsonare übertreffen. Dieser Einkanal-CHIRP-Wandler arbeitet überall im Bereich von 80-130 kHz Medium CHIRP mit einer Strahlbreite von 24-16°. Der B75M hat eine Einsatztiefe von bis zu 450 m (1500 ft).

Tiefe/Temperatur
Ein Sensor macht alles. Der B75M kann sowohl Tiefe als auch Temperatur messen, was die Installation erleichtert und nur eine Verbindung zu einem Sonarmodul oder Multifunktionsdisplay erfordert.

Deadrise-Kompensation
Die feste Neigung des B75M von 12° ist ideal für Boote mit einem Rumpf-Deadrise von 8° bis 15°. Es gibt auch eine Version ohne Neigung (0°) und eine Version mit einer Neigung von 20°, die einen Deadrise von 16-24° ausgleichen kann. Mit in das Gehäuse geneigten Keramikelementen, um den Strahl ohne Verkleidungsblock direkt nach unten zu lenken, können diese Geber genauere Tiefenmessungen vornehmen und den Bereich direkt unter dem Schiffsrumpf abdecken.

Bearbeiten
Das Bronzegehäuse macht die B75M für die Durchrumpfmontage in Glasfaser- und Holzrümpfen geeignet. Bei der Montage durch den Rumpf wird der Geber im Wasser an der Außenseite des Schiffsrumpfs montiert; Dazu muss ein Loch in den Rumpf gebohrt werden. Dies liefert im Allgemeinen die besten Tiefenmesswerte und die beste Fischfindungsleistung.

Lieferumfang B75M Wandler besteht aus:

Wandler B75M

Leistung            : 600 W
Funktion            : Tiefe, Temperatur
Frequenz           : 80-130 kHz
Montagestil        : Durch den Rumpf mit 9 m Kabel
Gehäusematerial: Bronze
